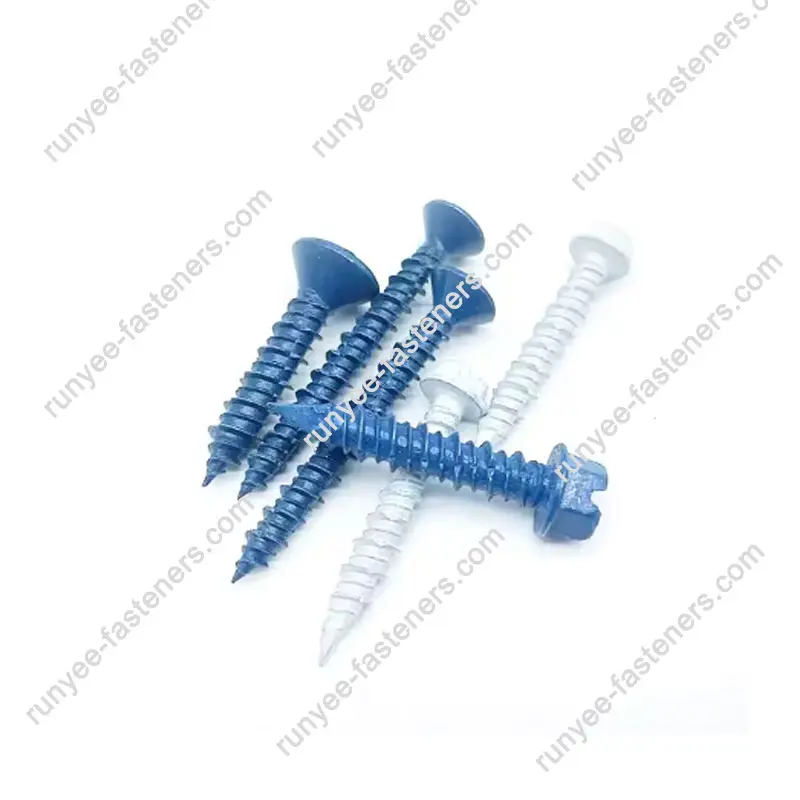

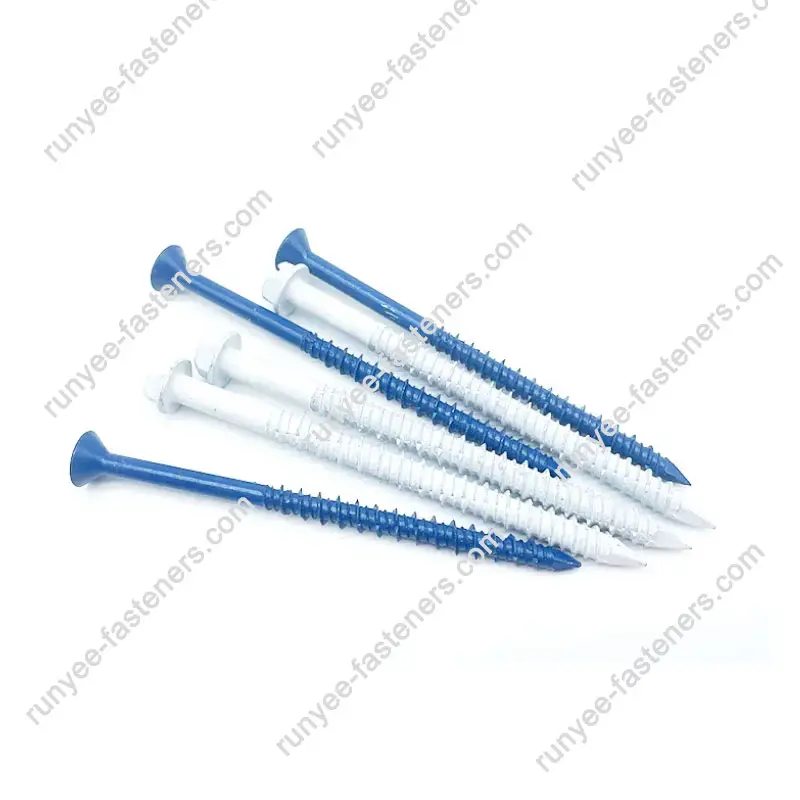

Hatlapfejű alátétfejű betoncsavar acél és beton összekötéséhez

RunyeeA gyár hatlapú alátétfejű betoncsavart kínál acél és beton összekötéséhez, olyan projektekhez, amelyekhez fát vagy rögzítőelemet kell rögzíteni betonhoz, falazathoz és tömbhöz. A hatlapú alátétfej nagy csapágyfelületet biztosít, egyenletesen elosztva a szorítóerőt, hogy megakadályozza a puhább anyagok áthúzását. A gyémánthegy lehetővé teszi a precíz indítást az előre kifúrt furatokban, míg a három vágóvonallal ellátott magas menet belső meneteket hoz létre az alapanyagban anélkül, hogy radiális tágulási nyomást generálna – kiküszöbölve a hagyományos tágulási horgonyoknál megszokott repedésveszélyt. A kék Ruspert bevonat egy többrétegű rendszer (cink-foszfát + epoxi + fedőbevonat), amely 500-1500 órányi semleges sópermetezési ellenállást biztosít, így beltéri és kültéri expozícióra egyaránt alkalmas. Ez a berendezés az alkalmazások széles skáláját támogatja, beleértve az ablakpárkány rögzítését, a korlát rögzítését, az ajtókeret rögzítését és az acél és a beton közötti szerkezeti csatlakozásokat. A gyártás lefedi a fejtípusokat (lapos, hengeres, hatlapú) és a hajtásokat (hornyos, hornyolatlan, Phillips), teljes házon belüli hőkezeléssel és bevonattal. A minőségellenőrzések magukban foglalják a menetprofil ellenőrzését, a keménységi feltérképezést és a nyomatékvizsgálatot, hogy megbizonyosodjanak arról, hogy minden tétel megfelel az építési szintű teljesítmény szabványoknak.

Méretspecifikációk és bevonatadatok

A következő táblázat az acél és beton összekötéséhez használt hatlapú alátétfejű betoncsavar ellenőrzött paramétereit sorolja fel, a gyártási nyilvántartások és a harmadik féltől származó hitelesítés alapján.

A gyémánt-hegy geometriája csökkenti a gyaloglást a telepítés során, lehetővé téve a pontos elhelyezést még sűrű betonban is. A menetprofilon található három vágóvonal javítja a forgácseltávolítást és csökkenti a beépítési nyomatékot a szabványos menetkialakításokhoz képest.

Beépítési irányelvek és az alapfelület előkészítése

A hatlapú alátétfejű betoncsavar acél és beton csatlakoztatásához megfelelő felszereléséhez egy sor ellenőrzött lépés követése szükséges a névleges tartási értékek eléréséhez.

• Előfúrás:Használjon keményfém hegyű fúrót, amelynek névleges átmérője mínusz 0,2 mm. A fúrási mélységnek legalább egy teljes átmérővel meg kell haladnia a horgony hosszát a por felgyülemlésének elkerülése érdekében.
• Lyuk tisztítás:Távolítsa el a port és a törmeléket sűrített levegővel vagy kézi szivattyúval. A visszamaradt részecskék csökkentik a menetek összekapcsolódását és a kihúzási ellenállást.
• Vezetési mód:Szükség szerint használjon nyomatékvezérelt ütvecsavarozót vagy fúrót hornyolt/Phillips fúróval. Javasolt menetsebesség: 800–1200 ford./perc a túlmelegedés és a menetcsupaszodás elkerülése érdekében.
• Nyomaték határok:1/4” átmérőjű tömörbeton (C20/25) esetén az ajánlott beépítési nyomaték 8-12 N·m. Ennek túllépése károsíthatja a meghajtó mélyedést, vagy puhább aljzaton lecsupaszíthatja a menetet.
• Aljzattípusok:Alkalmas tömör betonhoz, téglához, üreges tömbhöz és kőhöz. Üreges anyagoknál a horgony kapcsolódik az üreg falaihoz; A terhelési értékeket helyspecifikus teszteléssel kell megerősíteni.

Ez a berendezés nem támaszkodik tágulási erőkre, így az éltávolságok az átmérő 2-szeresére csökkenthetők anélkül, hogy kifújást okoznának, ellentétben a nagyobb éltávolságot igénylő mechanikus tágulási horgonyokkal.

Ruspert bevonat teljesítménye és kiválasztása

A berendezésre felvitt kék Ruspert bevonat egy háromrétegű rendszer, amely kivételes korrózióvédelmet és esztétikus konzisztenciát biztosít a kitett alkalmazásokhoz.

• Alapréteg:Cink-foszfát konverziós bevonat – javítja a tapadást és kezdeti áldozatvédelmet biztosít.
• Köztes réteg:Epoxigyanta – gátat képez a nedvesség és a klorid behatolása ellen.
• Felöltő:Poliuretán alapú kék bevonat – UV-stabil, kopásálló, és színkonzisztenciát biztosít minden tételben.
• Sópermet teljesítmény:A bevonat vastagságától (8-15 μm) függően a termék 500-1500 órányi semleges sópermetezési ellenállást ér el az ASTM B117 szerint, amely alkalmas tengerparti és ipari környezetre.
• Alternatív bevonatok:A White Ruspert olyan projektekhez is elérhető, amelyek eltérő vizuális megjelenést igényelnek, miközben megőrzik a hasonló korrózióvédelmi szintet.

A vastagságot egy vonalban monitorozzák röntgen-fluoreszcencia méréssel, hogy egyenletes lefedettséget biztosítsanak a fejen, a menetoldalakon és a gyémántponton. Ez megakadályozza, hogy a kritikus feszültségű területeken a bevonat üregei miatt idő előtt meghibásodjanak.

Minőségellenőrzés és tételek nyomon követhetősége

A hatlapú alátétfejű betoncsavar acél és beton összekötéséhez gyártási folyamatát az ISO 9001:2015 követelményeihez igazodó, többlépcsős ellenőrző rendszer szabályozza.

• Nyersanyag ellenőrzés:A C1022A huzal minden tekercsén optikai emissziós spektrometriát végeznek a széntartalom (0,20–0,25%) és a mangánszint ellenőrzésére. A szakítóvizsgálatok megerősítik a rugalmasságot a hidegfejezés előtt.
• Hideg fejezés és menethengerlés:A folyamat közbeni ellenőrzések 30 percenként optikai komparátorok és menetmérők segítségével figyelik a fő átmérőt, menetemelkedést és a vágási vonal geometriáját.
• Hőkezelés:Folyamatos hálós szalagos kemencék szabályozott atmoszférával. A felületi keménységet (HV 530-560) és a magkeménységet (HV 380-420) Vickers teszterekkel ellenőrzik az egyes tételekből származó mintákon.
• Bevonat vastagsága:A roncsolásmentes röntgenfluoreszcencia mérést minden tétel 5%-án végezzük, 8-15 μm teljes vastagságot megcélozva.
• Kihúzási teszt:A roncsolásos vizsgálatokat egy univerzális vizsgálógépen végzik minden egyes gyártási tételnél, 1100 N/mm² szakítószilárdságot meghaladó feljegyzett értékek mellett.

Az összes ellenőrzési feljegyzést digitálisan megőrizzük, tételspecifikus nyomon követhetőség mellett, ami lehetővé teszi a kiváltó ok elemzését a helyszíni teljesítményre vonatkozó kérdések esetén. Az ilyen szintű dokumentáció szabványos a teherhordó alkalmazásokban használt építőipari minőségű kötőelemek esetében.

Alkalmazási forgatókönyvek és szerkezeti felhasználások

Ezt a terméket széles körben ajánlják olyan csatlakozásokhoz, ahol acél elemeket vagy rögzítőket rögzítenek betonhoz vagy falazott aljzathoz. A hatlapú alátétfej nagy befogási területet biztosít, csökkentve a puhább anyagok áthúzásának kockázatát.

• Ablakpárkány rögzítése:Az alumínium- vagy PVC-profilokat sík felülettel rögzíti a beton párkányokhoz, az alátétfej segítségével a terhelést széles területen osztja el.
• Belső és külső kapaszkodók:Biztosítja az acél vagy fa kapaszkodók biztonságos rögzítését a betonfalakhoz, megfelel a biztonsági terhelési követelményeknek anélkül, hogy nagy tágulási horgonyokra lenne szükség.
• Acél ajtókeretek:Rögzíti a fémkereteket betonpadlóhoz vagy falfelülethez; az imbuszfej lehetővé teszi a könnyű meghúzást egy szabványos aljzattal vagy villáskulccsal.
• Fugák burkolata és burkolata:A falazott falakhoz fém burkolat vagy külső burkolat rögzítésére szolgál; a Ruspert bevonat megakadályozza a korróziót a különböző fémek határfelületén.
• Berendezés szerelés:Az elektromos paneleket, a HVAC konzolokat és a világítótesteket beton mennyezetre vagy falra rögzíti, ahol rezgésállóságra van szükség.
• Ideiglenes munkák:A csavar kivehető jellege lehetővé teszi a rögzítő és állványzat rögzítését, amely az aljzat károsodása nélkül leszerelhető.

A berendezés minden esetben csökkenti a telepítés bonyolultságát a feszítőcsavarokhoz képest, mivel nincs szükség beállítószerszámokra vagy nyomatékkorlátozott csavarkulcsokra, amelyek az ékhorgonyokhoz szükségesek.

Csomagolás és ellátási lánc logisztika

A beszállító rugalmas csomagolási megoldásokat kínál az építési projektek méretéhez igazodva, a kis telephelyű szállításoktól a nemzetközi forgalmazásra szánt nagy konténerszállítmányokig.

• Kis dobozos csomagolás:Egyedi nyomtatású kartondobozok, amelyek 50, 100 vagy 200 darabot tartalmaznak, alkalmasak kiskereskedelmi forgalmazásra vagy helyspecifikus készletrendelésre.
• Tömeges csomagolás:Nagy teherbírású hullámkarton kartondobozok vagy megerősített PP szőtt zacskók, sztreccs fóliával raklapra rakva és mérettel, mennyiséggel és tételkóddal felcímkézve.
• Fa kartondobozok:A tengeri fuvarozás során további mechanikai védelmet igénylő exportszállítmányokhoz elérhető.
• Minimális rendelési mennyiség:1000 kilogramm egyetlen átmérőnként. Egy szabványos 20 láb hosszúságú konténerben akár 25 különböző méretű és fej/hajtás kombináció is elfér.
• Átfutási idő:A normál gyártás a megrendelés visszaigazolásától számított 20-25 nap, a sürgős építési ütemezések esetén pedig gyorsított opciók állnak rendelkezésre.

A havi 1200 tonnás termelési kapacitás stabil ellátást biztosít még nagyszabású infrastrukturális projektek számára is. Minden raklap targoncás mozgatáshoz készült, és egymásra rakható a hatékony konténerrakodás érdekében.

Gyakran Ismételt Kérdések

Miben különbözik a gyémánt hegyes kialakítás a szabványos hegytől?
A gyémánt csúcsnak van egy csiszolt geometriája, amely a csavart az előre fúrt furatban központosítja, csökkentve a járást vagy a megcsúszást az első rögzítés során. Ez különösen fontos megszilárdult betonban végzett munka során, ahol a lyukak pontos elhelyezése kritikus. A hegy a port is kiszorítja ahelyett, hogy a lyuk aljára nyomná, javítva a szálak illeszkedését.

Hogyan javítja a hatlapú alátétfej a telepítés megbízhatóságát?
A hatlapú alátétfej a nyomaték alkalmazásához szükséges hatlapú hajtást egy beépített alátéttel kombinálja, amely szélesebb területen osztja el a szorítónyomást. Ez megakadályozza, hogy a fej beágyazódjon a puha anyagokba, és csökkenti a vibráció hatására bekövetkező kilazulás kockázatát. Az alátét egyben beépített teherhordó felületként is működik, így nincs szükség külön alátétekre.

Használható ez a termék kültéri, kitett környezetben?
Igen, a kék Ruspert bevonat kifejezetten kültéri használatra készült. 500-1500 órás sópermetezési ellenállásával jól teljesít a tengerparti övezetekben, ipari területeken és olyan régiókban, ahol fagyás-olvadás ciklusok vannak. Extrém körülményekhez fehér Ruspert vagy alternatív bevonat rendelhető.

Mindig szükséges az előfúrás, vagy önfúrható?
Az előfúrás kötelező. Ennek a berendezésnek nincs önfúró hegye; egy vezetőlyukra támaszkodik, amely megvezeti a gyémántcsúcsot és a magas-alacsony menetet. Ha előfúrás nélkül próbálják meghajtani, az menetsérülést vagy a termék meghibásodását eredményezi. A furat átmérőjének pontosan illeszkednie kell a csavar átmérőjéhez az optimális tartószilárdság érdekében.

Mekkora az üzemi hőmérséklet tartománya ennél a berendezésnél?
A C1022A acél -40°C és +80°C között megőrzi mechanikai tulajdonságait. A Ruspert bevonat 120°C-ig stabil, degradáció nélkül. 80°C feletti alkalmazás esetén kérjük, forduljon a műszaki csapathoz az alternatív bevonat- vagy anyaglehetőségekkel kapcsolatban.

A csavar kivehető és újra felhasználható?
Ideiglenes alkalmazásokhoz a csavar eltávolítható és visszahelyezhető, feltéve, hogy a menetek sértetlenek maradnak. A tartószilárdság azonban visszaszereléskor csökkenhet, mivel a menetvágások már kialakultak a betonban. Állandó szerkezeti csatlakozásoknál csere javasolt.

Gyártási előnyök és működési megbízhatóság

A gyár termelési ökoszisztémája határozott előnyöket biztosít a minőségi konzisztencia, a szállítási megbízhatóság és a műszaki támogatás tekintetében az acél és beton összekötéséhez használt hatlapfejű betoncsavarhoz.

• Integrált termelési lánc:Minden kritikus művelet – huzalhúzás, hidegfejezés, menethengerlés, hőkezelés és bevonat – házon belül történik. Ez kiküszöböli az ellátási lánc szűk keresztmetszeteit, és biztosítja a teljes folyamatirányítást.
• ISO 9001:2015 tanúsítás:A minőségirányítási rendszert évente külsőleg auditálják, amely a szállító kiválasztásától a végső kiszállításig minden szempontra kiterjed. A dokumentációt a nyomon követhetőség érdekében minden gyártási szakaszban megőrzik.
• Műszaki mérnöki támogatás:A házon belüli csapat ajánlásokat ad a furatméretre, a nyomatékbeállításokra és az anyagkompatibilitásra vonatkozóan. Ez a szolgáltatás standard és egyedi specifikációk esetén is elérhető.
• Rugalmas kötegelt gyártás:A 350+ gépkészlettel és a havi 1200 tonnás kibocsátással a beszállító mind a standard raktári rendeléseket, mind az egyedi igényeket (speciális hosszúságok, fejformák, bevonatok) tudja teljesíteni.
• Globális megfelelés:A termékek megfelelnek a vonatkozó ANSI és DIN szabványoknak, kérésre tesztjelentések is rendelkezésre állnak. A szállító tapasztalattal rendelkezik Európába, Amerikába, a Közel-Keletre, Afrikába és Délkelet-Ázsiába történő exportálásban.

A házon belüli gyártás, a tanúsított minőség-ellenőrzés és az érzékeny műszaki támogatás kombinációja teszi a beszállítót megbízható forrássá az építési kötőelemek számára az igényes szerkezeti alkalmazásokhoz.
