Torx Drive betonhorgonyok építőipari használatra

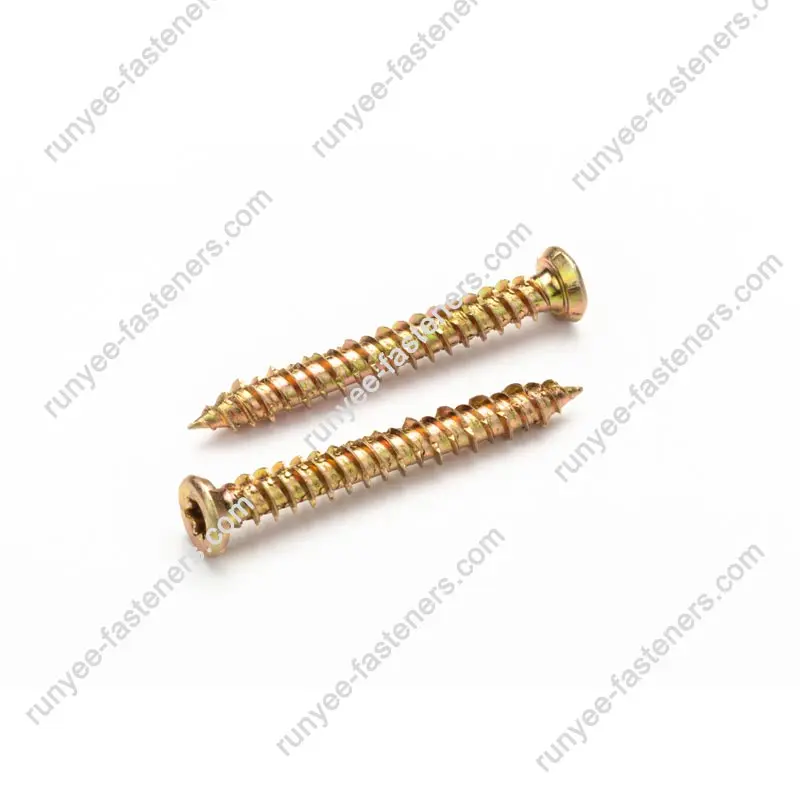

Runyeegyártó kínál Torx Drive betonhorgonyokat építőipari használatra, amelyeket a hagyományos tágulási horgonyok és ékcsavarok közvetlen helyettesítésére terveztek. A termék egy lapos süllyesztett fejjel, Torx T30 bemélyedéssel rendelkezik, amely lehetővé teszi a nagy nyomaték átvitelét bütyök nélkül, ami kritikus a fej feletti és szűk helyeken történő telepítéseknél. A speciális hi-low menetgeometria a belső meneteket előre fúrt lyukakba vágja betonban, tömör téglában, üreges blokkban és pórusbetonban, azonnali tartószilárdságot biztosítva tágulási feszültség nélkül, amely megrepedhet az alapanyagokon. A felületkezelések közé tartozik a horganyzás beltéri használatra, a foszfátozás az olajvisszatartás érdekében, valamint a Ruspert vagy Dacromet a külső korrózióállóság érdekében 500 órás sópermetig. A horgony alkalmas ablakkeretekre, kapaszkodókra, ajtókeretekre, redőnyökre, redőnyökre, világítótestekre és küszöbökre. A gyártósor M2,5-től M8,0-ig terjedő átmérőket és 300 mm-es hosszúságot fed le, teljes házon belüli hőkezeléssel és bevonattal. A minőségellenőrzés kiterjed a méretpontosságra, a keménységi profilra (felület HV 530-560) és a nyomatékvizsgálatra. Megbízható beszállítóként a gyár 13 000 m²-en üzemel, több mint 350 berendezéssel, biztosítva ezzel az átfutási időt és a tételek konzisztenciáját a nagyszabású építőipari kellékek számára.

Mechanikai specifikációk és anyagadatok

A precíz műszaki adatok képezik a megbízható rögzítés alapját szerkezeti betonban. A következő táblázat felsorolja a Torx Drive betonhorgonyok ellenőrzött paramétereit építőipari használatra, közvetlenül a gyártási nyilvántartásból.

A horgony gyártása hidegfejezéssel és menethengerléssel, majd folyamatos hálószalagos hőkezeléssel készül, hogy optimális egyensúlyt érjenek el a fúrópont keménysége és a mag szívóssága között. Ez biztosítja, hogy a hi-low menet tisztán tudjon belevágni a betonba anélkül, hogy a szerelés során lecsupaszodik vagy eltörik.

A telepítési eljárás és az alapanyag kompatibilitása

A helyes beépítés kritikus fontosságú a névleges kihúzási és nyírási értékek eléréséhez. Az építőipari használatra szánt Torx Drive betonhorgonyokhoz egy előre fúrt furat szükséges a megadott átmérővel és mélységgel, majd közvetlen meghajtást egy T30 bittel.

• Előfúrás:A furat átmérőjének meg kell egyeznie a horgony átmérőjével, mínusz 0,2–0,4 mm-rel a menet optimális illeszkedése érdekében. A mélységnek legalább 5 mm-rel meg kell haladnia a horgony hosszát, hogy elférjen a portól.
• Vezetés:Használjon korlátozott nyomatékú ütvecsavarozót vagy 10–15 N·m-re beállított fúrót M8-as mérethez. A Torx T30 hajtás pozitív kapcsolódást biztosít, csökkenti a bitcsúszást és a dolgozók fáradását.
• Alapanyagok:Alkalmas tömör betonhoz (C20/25 és magasabb), üreges téglához, pórusbeton tömbökhöz és természetes kőhöz. Nem ajánlott könnyű gipszkarton lapokhoz vagy vékony furnérhoz.
• Él távolság:Tartson legalább 2,5-szeres horgonyátmérőt a szélétől számítva, hogy elkerülje a kifújást.
• Térköz:Több horgony esetén a központok közötti távolságnak legalább ötszörös átmérőjűnek kell lennie az interferencia elkerülése érdekében.

A tágulási horgonyokhoz képest ez a berendezés nem generál sugárirányú tágulási feszültséget, így biztonságosabb a rideg falazatban és az élek közelében. Az önmetsző művelet lehetővé teszi a könnyű eltávolítást és szükség esetén áthelyezést is.

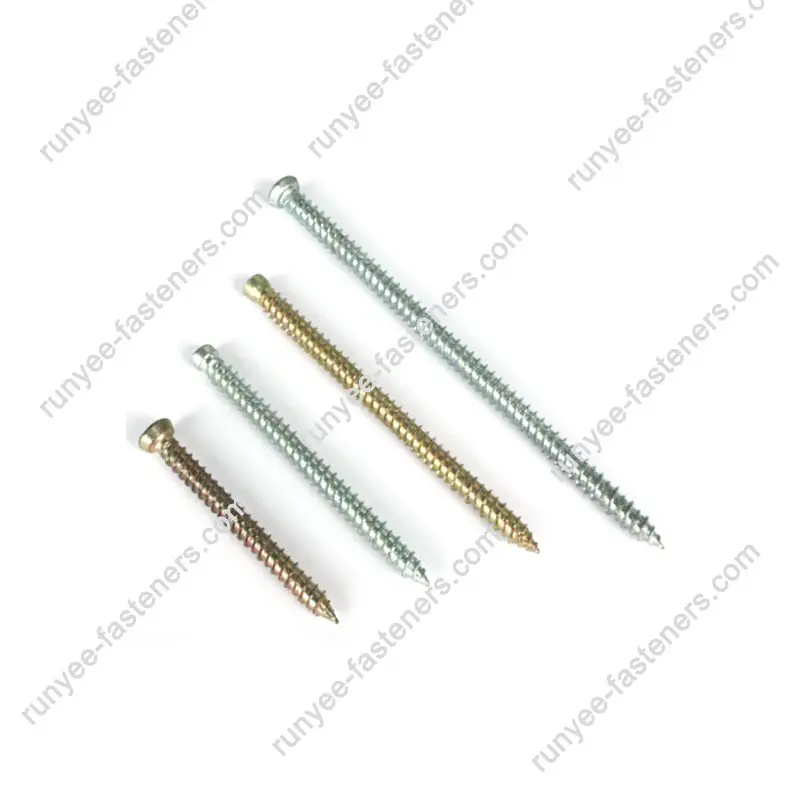

Bevonat kiválasztása környezeti expozícióhoz

A felületvédelem kulcsfontosságú tényező a betonrögzítő rendszerek élettartamában. A szállító öt szabványos bevonási lehetőséget kínál, amelyek mindegyike az adott expozíciós feltételekhez igazodik.

• Horganyzott (átlátszó/kék):Alapvető beltéri védelem, száraz, nedvességmentes környezetben használható. Jellemző vastagsága 5-8 μm.
• Foszfátozott (olajozott):Porózus felületet biztosít, amely megtartja a kenőanyagot, ideális olyan alkalmazásokhoz, ahol vezetés közben szükség van a súrlódás csökkentésére. Korlátozott korrózióállóságot biztosít.
• Dacromet:Cink-alumínium pehelybevonat, krómmentes. Kiváló akadályvédelmet és kopásállóságot biztosít. Alkalmas kültéri és enyhén korrozív környezetre.
• Ruspert:Többrétegű bevonat cink-foszfáttal, epoxival és fedőbevonattal. Magas vegyszerállóságot és >500 órás sópermet teljesítményt biztosít. Tengerparti vagy ipari környezetben való használatra ajánlott.
• Nikkelezés:Dekoratív és korrózióálló, gyakran olyan építészeti exponált alkalmazásokhoz írják elő, ahol a megjelenés számít.

Az összes bevonási folyamatot röntgen-fluoreszcens vastagságmérőkkel figyelik, hogy biztosítsák az egyenletességet a teljes felületen, beleértve a menetoldalakat és a fej alatti sugarat is.

Minőségbiztosítás és nyomon követhetőség

Az építőipari követelmények teljesítése érdekében a gyár többlépcsős ellenőrzési protokollt alkalmaz, amely minden gyártási tételre kiterjed. Ez a rendszer teljes nyomon követhetőséget biztosít a nyers acélhuzaltól a kész csomagolt áruig.

• Bejövő anyag:A C1022A vezeték minden tekercsének kémiai összetételét optikai emissziós spektrometriával tesztelik. A húzó- és hajlítási tesztek igazolják a hajlékonyságot a hideg vágás előtt.
• Folyamat közbeni ellenőrzések:A digitális féknyergek és menetgyűrű-mérők 30 percenként figyelik a fő átmérőt, menetemelkedést és menetszöget nagysebességű hengerlés közben.
• Keménység leképezés:Vickers keménységi vizsgálatot végeznek a tokon és a magon hőkezelés után. A cél a HV 530-560 a HV 380-420 magkeménységű felületen, ami kemény, ütésálló horgonyt biztosít.
• Nyomaték és kihúzás vizsgálata:Az egyes tételekből származó mintákon roncsolásos vizsgálatokat végeznek egy univerzális vizsgálógéppel annak igazolására, hogy a szakítószilárdság meghaladja az 1100 N/mm²-t.
• Sópermetező kamra:A bevont mintákat semleges sópermetnek vetik alá az ASTM B117 szerint 500 órán keresztül a korrózióállósági állítások érvényesítése érdekében.

Minden nyilvántartást digitálisan őrzünk, és kérésre minden szállítmányhoz mellékeljük. Ez a szisztematikus megközelítés igazodik az ISO 9001:2015 követelményeihez, és bizalmat ad a termékek konzisztenciájában a nagyszabású építési projekteknél.

Tipikus alkalmazási forgatókönyvek

Az építőipari Torx Drive betonhorgonyok széles körű rögzítési feladatokra alkalmasak lakó- és kereskedelmi épületekben egyaránt. A lapos fej kialakítás lehetővé teszi a süllyesztett szerelést, ami elengedhetetlen a kész felületekhez.

• Ablak és ajtókeret beépítése:A süllyesztett fejek egy síkban helyezkednek el a profilokkal, lehetővé téve a könnyű tömítést tömítéssel vagy tömítésekkel.
• Belső korlátok és kapaszkodók:Biztonságos rögzítést biztosít tömör falazatba vagy betonfalakhoz, megfelelve a biztonsági terhelési szabványoknak.
• Fém ajtókeretek:Előre fúrt lyukakkal a keretben, közvetlenül betonpadlóhoz vagy falfelülethez rögzíthető.
• Csuklóvillogó és viharredőnyök:Kültéri alkalmazások, ahol a korrózióálló bevonatok elengedhetetlenek a hosszú távú teljesítményhez.
• Világítótestek és elektromos dobozok:Sekély beágyazás lehetséges a menetkialakításnak köszönhetően, amely gyorsan és minimális porral illeszkedik.
• Küszöbök és árnyékolt burkolatok:A horgony jól működik vékony profilú betonban vagy téglában, megbízható tartást biztosítva repedés nélkül.

A berendezés minden esetben lerövidíti a beszerelési időt a hagyományos tágulási csavarokhoz képest, mivel nincs szükség külön fali dugókra vagy beállító szerszámokra.

Csomagolás és Logisztika

A gyár rugalmas csomagolási megoldásokat kínál az építkezési követelményekhez és a szállítási feltételekhez. A tömeges csomagolás csökkenti a nagy projektek egységköltségét, míg a kis dobozos opciók megfelelnek az elosztott forgalmazóknak.

• Tömeges csomagolás:Nagy teherbírású hullámkarton kartonok vagy megerősített PP szőtt zacskók, sztreccs fóliával raklapozva. Minden csomagon fel van tüntetve a méret, a mennyiség és a tételszám.
• Kis dobozos csomagolás:Egyedi nyomtatású, 50, 100 vagy 200 darabot tartalmazó dobozok, mesterkartonokba csomagolva kiskereskedelmi vagy forgalmazási csatornák számára.
• Minimális rendelési mennyiség:1000 kilogramm egy méretben. Egy szabványos konténer akár 25 különböző méretű együttes befogadására is alkalmas.
• Átfutási idő:A szabványos gyártási átfutási idő a rendelés visszaigazolásától számított 20-30 nap, a bevonat és a csomagolás követelményeitől függően.

A beszállító havi 1200 tonnás termelése biztosítja, hogy a sürgős építési megrendelések is gyorsíthatóak legyenek előzetes bejelentéssel. Minden raklap targoncával való biztonságos kezelésre készült, és egymásra rakható a konténerek berakodásához.

Gyakran Ismételt Kérdések

Mi az előnye a magas menetes kialakításnak a betonhorgonyokban?
A hi-low menet önmetsző hatást hoz létre, amely belső meneteket vág a betonba vagy a falazatba. A tágulási horgonyokkal ellentétben nem gyakorol kifelé nyomást az alapanyagra, így csökken a repedés veszélye. Az alacsony menet szabad helyet biztosít a por és a törmelék számára, míg a magas menet szorosan illeszkedik az aljzathoz az erős kihúzási ellenállás érdekében.

Használhatók ezek a horgonyok üreges téglában vagy pórusbetonban?
Igen, a Torx Drive betonhorgonyok építőipari használatra alkalmasak üreges falazatra és pórusbetonra, feltéve, hogy az előfúrt lyukat gondosan készítik el. Üreges anyagok esetén a horgony az üreg falaihoz kapcsolódik, hogy mechanikus reteszelést hozzon létre. A teherbírás azonban alacsonyabb lesz, mint a tömör betoné, és a konkrét tervezési értékeket helyszíni teszteléssel kell megerősíteni.

Mindig szükséges az előfúrás?
Igen, az előfúrás kötelező. A horgonynak nincs önfúró hegye; a meneteket vezető furatra támaszkodik. A fúrószárnak szorosan illeszkednie kell a horgony átmérőjéhez, általában 0,2–0,4 mm-rel kisebb, hogy biztosítsa a megfelelő menetképzést. A megfelelő fúrószár és sebesség használata elengedhetetlen a túlmelegedés és az idő előtti kopás elkerülése érdekében.

Hogyan javítja a T30 meghajtó a telepítés megbízhatóságát?
A Torx T30 hajtás egyenes falú kialakítású, amely nagyobb felületen osztja el a meghajtó nyomatékot, mint a Phillips vagy hatlapú hajtások. Ez csökkenti a bütykös kicsúszás kockázatát, és nagyobb nyomatékátvitelt tesz lehetővé a mélyedés károsodása nélkül. Ezenkívül meghosszabbítja a szerelőfúró élettartamát, így előnyös választás nagy volumenű építési munkákhoz.

Mekkora az ajánlott nyomaték a telepítéshez?
Tömör betonban készült M8-as dübeleknél az ajánlott beépítési nyomaték 10 és 15 N·m között van. Ennek a tartománynak a túllépése puhább aljzatban lecsupaszíthatja a menetet, vagy károsíthatja a meghajtó mélyedését. Az egyenletes eredmény érdekében célszerű nyomatékkorlátozó tengelykapcsolót vagy ütvecsavarozót használni, állítható beállításokkal.

Miért válassza ezt a szállítót

Az építési kötőelemek megbízható gyártópartnerének kiválasztásához a műszaki képességek, a minőségi rendszerek és az ellátási lánc stabilitásának értékelése szükséges. A 2013-ban alapított Runyee gyár jó hírnevet szerzett az építőipari felhasználásra szánt Torx Drive betonhorgonyok nemzetközi piacokra történő szállítása terén.

• Házon belüli gyártási lánc:A huzalhúzástól és a hidegfejezéstől a hőkezelésig és a bevonatig minden folyamatot a 13 000 m²-es létesítményen belül irányítanak. Ez csökkenti az átfutási idő változékonyságát és biztosítja a nyomon követhetőséget.
• ISO 9001 tanúsított minőség:A minőségirányítási rendszer kiterjed a beérkező anyagok ellenőrzésére, a folyamatirányításra és a végtermék tesztelésére. Harmadik fél által végzett auditok igazolják a nemzetközi szabványoknak való megfelelést.
• Technikai támogatás:A mérnöki csapat segítséget nyújt a horgony kiválasztásában, a nyomaték beállításában és a telepítési hibaelhárításban. Ez a szolgáltatás kis és nagyszabású építkezéseknél egyaránt elérhető.
• Kapacitás és rugalmasság:A több mint 350 fejlett gépkészlettel és a havi 1200 tonnás kibocsátással a beszállító standard és testreszabott megrendeléseket is tud teljesíteni, beleértve a speciális hosszúságokat, fejtípusokat és bevonatokat.
• Globális export tapasztalat:A termékeket Európába, Dél-Amerikába, a Közel-Keletre, Dél-Afrikába és Délkelet-Ázsiába szállították, amelyek megfelelnek a különféle szabályozási és környezetvédelmi követelményeknek.

A gyártási mélység, a minőségbiztosítás és a logisztikai képesség ezen kombinációja a beszállítót az építőipari horgonyzási megoldások megbízható forrásává teszi világszerte.
